ΕΠΙΛΟΓΗ ΕΡΓΟΥ SOLAR DC CABLE / PV
Ηλιακό καλώδιο DC για Φωτοβολταϊκά Συστήματα
Συγκρίνετε οικογένειες ηλιακών καλωδίων SINELINK ανά πρότυπο, πλαίσιο τάσης, κατασκευή και εφαρμογή προτού προχωρήσετε σε λεπτομερείς προδιαγραφές προϊόντος.
Για τους εργολάβους EPC και τις ομάδες προμηθειών, το βασικό ερώτημα είναι εάν η κατασκευή του καλωδίου, η σήμανση, το πεδίο εφαρμογής του πιστοποιητικού και η εγκεκριμένη χρήση ταιριάζουν με τις προδιαγραφές του έργου και τις συνθήκες εγκατάστασης.

Ηλιακό καλώδιο DCείναι ένα ειδικά σχεδιασμένο καλώδιο που χρησιμοποιείται στην πλευρά συνεχούς ρεύματος ενός φωτοβολταϊκού συστήματος, συμπεριλαμβανομένης της διασύνδεσης των μονάδων, της καλωδίωσης στοιχειοσειρών, των συνδέσεων του κιβωτίου συνδυασμού και των εισόδων DC του μετατροπέα. Η επιλογή πρέπει να βασίζεται στο απαιτούμενο πρότυπο προϊόντος, τη μέγιστη τάση συστήματος, το διορθωμένο ρεύμα κυκλώματος, το μήκος διαδρομής, τον στόχο πτώσης τάσης, το περιβάλλον εγκατάστασης και το ακριβές εύρος σύνδεσης—όχι μόνο το μέγεθος ή το χρώμα του καλωδίου.
Χρειάζεστε μια σύσταση καλωδίου για συγκεκριμένο έργο;
Στείλτε την αγορά-στόχο, την τάση συστήματος, το ρεύμα κυκλώματος, το μήκος διαδρομής, τις συνθήκες περιβάλλοντος, τη μέθοδο εγκατάστασης, το μοντέλο σύνδεσης και το απαιτούμενο πιστοποιητικό.
Πρότυπα καλωδίων ηλιακού συνεχούς ρεύματος: H1Z2Z2-K, IEC 62930, PV1-F και καλώδιο PV
Ξεκινήστε με την αγορά προορισμού και τη βάση συμμόρφωσης του έργου. Η ονομασία του προϊόντος από μόνη της δεν αποτελεί απόδειξη αποδοχής. επιβεβαιώστε το τρέχον πιστοποιητικό ή καταχώριση, τον κατασκευαστή, την κατασκευή, το εύρος μεγέθους και τη σήμανση καλωδίου.
| Ονομασία | Πλαίσιο συμμόρφωσης | Τυπικό πλαίσιο τάσης | Απόφαση προμήθειας |
|---|---|---|---|
| H1Z2Z2-K | EN 50618 / εύρος πιστοποιητικού | Έως 1,5 kV DC όπου είναι πιστοποιημένο | Ελέγξτε το πιστοποιητικό EN, τον κατασκευαστή, το εύρος μεγέθους και την ακριβή σήμανση. |
| Φωτοβολταϊκό καλώδιο IEC | IEC 62930 | Έως 1,5 kV DC εντός του τυπικού εύρους | Επιβεβαιώστε την ακριβή ονομασία του προϊόντος και το πιστοποιητικό. μην το συμπεράνουμε από τη διατύπωση του καταλόγου. |
| PV1-F | TÜV 2 PfG 1169 οικογένεια | Εξαρτάται από το προϊόν και το πιστοποιητικό | Χρήση για έργα παλαιού τύπου ή ρητά καθορισμένα έργα μετά την επιβεβαίωση της αποδοχής του παρόντος έργου. |
| Φ/Β καλώδιο | Περιβάλλον καταχώρισης UL 4703 | Καταχώριση και εξαρτάται από το προϊόν | Επιβεβαιώστε τις απαιτήσεις καταχώρισης, αγωγού, υγρού/στεγνού και τοπικά εγκεκριμένου κώδικα. |
Το H1Z2Z2-K καθορίζεται συνήθως για έργα 1500V με προσανατολισμό EN.Το PV1-F παραμένει σχετικό όταν το TÜV 2 PfG 1169 είναι ρητά αποδεκτό. Το IEC 62930 υποστηρίζει προδιαγραφές προσανατολισμένες στο IEC, ενώ τα έργα της Βόρειας Αμερικής απαιτούν κανονικά μια σχετική λίστα PV Wire. Η τελική αποδοχή εξαρτάται από τις προδιαγραφές του έργου, τους τοπικούς κανόνες και το εύρος του επαληθευμένου πιστοποιητικού.
Τι πρέπει να επιβεβαιώσετε πριν επιλέξετε καλώδιο ηλιακού DC
Τέσσερις έλεγχοι βοηθούν τις ομάδες EPC και προμηθειών να περιορίσουν την κατάλληλη οικογένεια καλωδίων πριν ζητήσουν μια λεπτομερή προσφορά.
01
Αγορά και πρότυπο
Καθορίστε τη χώρα προορισμού, το πρότυπο του έργου και την απαιτούμενη βάση πιστοποίησης ή καταχώρισης.
02
Τάση και ρεύμα
Επιβεβαιώστε τη μέγιστη τάση DC και τη διορθωμένη χωρητικότητα ρεύματος για θερμοκρασία, ομαδοποίηση και εγκατάσταση.
03
Μέγεθος καλωδίου και πτώση τάσης
Χρησιμοποιήστε το πραγματικό μήκος διαδρομής, την πλήρη τρέχουσα διαδρομή και τον στόχο απώλειας αντί να επιλέξετε 4mm² ή 6mm² κατά συνήθεια.
04
Σύνδεσμος, περιβάλλον και αποδεικτικά στοιχεία
Επαληθεύστε την προσαρμογή του συνδετήρα, την έκθεση της εγκατάστασης, το εύρος του πιστοποιητικού, τη σήμανση καλωδίου και τα απαιτούμενα έγγραφα παρτίδας.
Πώς κατασκευάζεται το ηλιακό καλώδιο DC
Ένα τυπικό ηλιακό καλώδιο DC με προσανατολισμό IEC ή EN χρησιμοποιεί έναν αγωγό με κλώνο, μόνωση με σταυροειδείς δεσμούς και ένα εξωτερικό περίβλημα με σταυροδεσμούς. Η ειδική σύνθεση υλικού και οι ισχυρισμοί απόδοσης πρέπει να ταιριάζουν με την εγκεκριμένη τεκμηρίωση του προϊόντος.
1. Μαέστρος:εύκαμπτη κατασκευή από χαλκό ή από επικασσιτερωμένο χαλκό όπως καθορίζεται.
2. Μόνωση:διαχωρίζει ηλεκτρικά τον αγωγό και αποτελεί μέρος της πιστοποιημένης κατασκευής καλωδίων.
3. Εξωτερικό περίβλημα:παρέχει το εξωτερικό προστατευτικό στρώμα για τις εγκεκριμένες συνθήκες εγκατάστασης του προϊόντος.
Όροι όπως "XLPO", "ανθεκτικό στην υπεριώδη ακτινοβολία" ή "χωρίς αλογόνο" δεν πρέπει να αντικαθιστούν το τρέχον πιστοποιητικό και το τεχνικό φύλλο δεδομένων.

Κοινά μεγέθη και μορφές τροφοδοσίας καλωδίων ηλιακού DC
Τα κοινά μεγέθη μετρικών αγωγών περιλαμβάνουν 2,5mm², 4mm², 6mm², 10mm², 16mm², 25mm² και 35mm². Το μέγεθος του καλωδίου πρέπει να επιλέγεται με υπολογισμούς και ελέγχους διασύνδεσης, όχι με βάση τη συνήθεια του έργου.

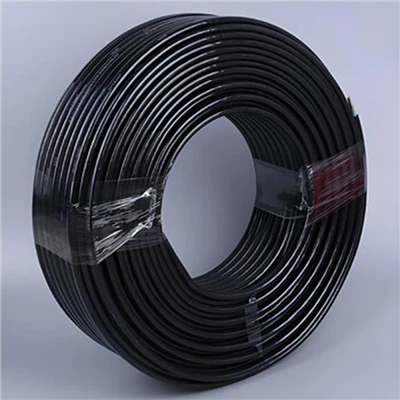

Ηλιακό καλώδιο μονού πυρήνα
Η τυπική μορφή για πολλά κυκλώματα PV DC, παρέχεται σε επιβεβαιωμένο μέγεθος αγωγού, χρώμα χιτώνα και μήκος συσκευασίας.
Twin Solar Cable
Οι συνδεδεμένοι αγωγοί μπορούν να υποστηρίξουν οργανωμένη παράλληλη δρομολόγηση όπου η έγκριση του προϊόντος και ο σχεδιασμός τερματισμού επιτρέπουν τη χρήση τους.
Προσυναρμολογημένες Ζώνες
Τα κομμένα σε μήκος συγκροτήματα ενδέχεται να μειώσουν τις εργασίες τερματισμού πεδίου αφού εγκριθούν οι απαιτήσεις σύνδεσης, στεγανοποίησης, πολικότητας, εργαλείων και δοκιμής.
Ως ένας από τους πιο επαγγελματίες κατασκευαστές και προμηθευτές ηλιακών καλωδίων συνεχούς ρεύματος στην Κίνα, μας χαρακτηρίζουν ποιοτικά προϊόντα και χαμηλή τιμή. Να είστε σίγουροι για τη χονδρική πώληση προσαρμοσμένων ηλιακών καλωδίων συνεχούς ρεύματος που κατασκευάζονται στην Κίνα εδώ από το εργοστάσιό μας. Για προσφορά, επικοινωνήστε μαζί μας τώρα.
